کابلهای دوربین مداربسته یک نقش بسیار حیاتی در انتقال اطلاعات و اتصال دوربین‌های مداربسته دارند. کابل دوربین مداربسته از جوانب مختلفی مانند نوع داده‌های انتقالی، فاصله طولانی یا کوتاه و نوع دوربین متفاوت هستند. کابلهای کواکسیال برای دوربین‌های آنالوگ و کابلهای اترنت(شبکه) برای دوربین‌های IP استفاده می‌شوند. مهم است هر نوع کابلی که در دوربین‌های مداربسته استفاده می‌شود، انتقال سیگنال با کیفیت بالا و عملکرد بهینه را تضمین کند.

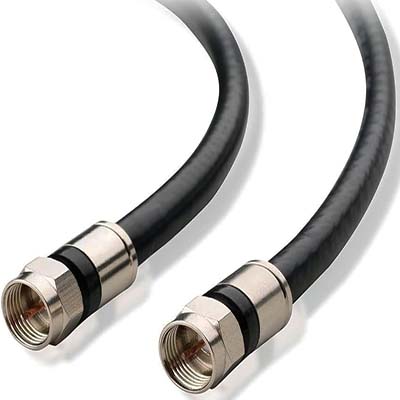

کابل کواکسیال
کابل کواکسیال (Coaxial Cable) یکی از انواع کابل دوربین مداربسته است که برای انتقال اطلاعات از جمله صدا، تصویر و داده‌های دیجیتال استفاده می‌شود. این کابل از چند لایه مهم تشکیل شده است که هرکدام وظیفه‌های خاصی دارند:
1. لایه مرکزی (Inner Conductor):
این لایه از یک سیم فلزی تشکیل شده است که برق را انتقال می‌دهد. این سیم می‌تواند از مس یا آلومینیوم باشد.
2. لایه عایق (Insulation):
این لایه عایق بین لایه مرکزی و لایه بیرونی کابل قرار گرفته و جلوهٔ عایقی برای جلوگیری از تداخل‌های الکتریکی فراهم می‌کند.
3. لایه محافظ (Shield):
این لایه از یک فویل فلزی یا مارپیچ‌های فلزی تشکیل شده است که به عنوان محافظ در برابر تداخلات الکترومغناطیسی و افزایش امنیت اطلاعات عمل می‌کند.
4. پوشش (Jacket):
این لایه بیرونی کابل است که از جلوهٔ مقاومت به عوامل خارجی مانند رطوبت، حرارت و فشار محیطی پوشیده شده است.
کابلهای کواکسیال به دلیل ویژگی‌هایی مثل مقاومت در برابر نویز و تداخل الکترومغناطیسی، برای انتقال اطلاعات در محیط‌های مختلف استفاده می‌شوند. برای انتقال سیگنال تلویزیونی، اتصال دوربین‌های مداربسته (CCTV)، اتصال به مودم و اینترنت نیز از کابلهای کواکسیال استفاده می‌شود. فیش BNC یک نوع اتصال کواکسیال است که برای اتصال کابلهای صوتی و تصویری استفاده می‌شود. طراحی آن شامل یک سوزن مرکزی که برقراری ارتباط بین کابل و دستگاه را فراهم می‌کند و یک روکش بیرونی برای حفاظت کابل است

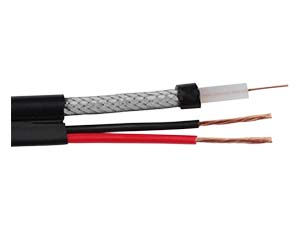

کابل کواکسیال ترکیبی
کابل کواکسیال ترکیبی (Composite Coaxial Cable) یک نوع کابل کواکسیال است که در آن، علاوه بر انتقال تصویر، امکان انتقال اطلاعات صوتی یا داده‌های دیگر نیز وجود دارد. این نوع کابل معمولاً در اتصال دوربین‌های مداربسته به تجهیزات ضبط صدا و تصویر یا دستگاه‌های نمایش استفاده می‌شود. معمولاً کابل کواکسیال ترکیبی دارای چند لایه اصلی است:
1. لایه مرکزی (Inner Conductor):
مانند کابل کواکسیال معمولی، دارای یک سیم فلزی (معمولاً مس) است که برق را انتقال می‌دهد.
2. لایه عایق (Insulation):
این لایه بین لایه مرکزی و لایه‌های بیرونی کابل قرار گرفته و جلوهٔ عایقی برای جلوگیری از تداخل‌های الکتریکی فراهم می‌کند.
3. لایه محافظ (Shield):
محافظ در این نوع کابل نقش حیاتی دارد. به دلیل ترکیبی بودن کابل، ممکن است یک لایه محافظ برای انتقال تصویر (معمولاً برای اطلاعات تصویری CCTV) و یک لایه محافظ دیگر برای انتقال اطلاعات صوتی یا داده‌های دیگر (مثل اطلاعات پروتکل دیتا) وجود داشته باشد.
4. پوشش (Jacket):
همانند کابلهای دیگر، لایه بیرونی که کابل را از عوامل خارجی محافظت می‌کند.
کابل کواکسیال ترکیبی برای سیستم‌های چندرسانه‌ای (Multimedia) مناسب است که نیاز به انتقال همزمان داده‌های صوتی و تصویری دارند.

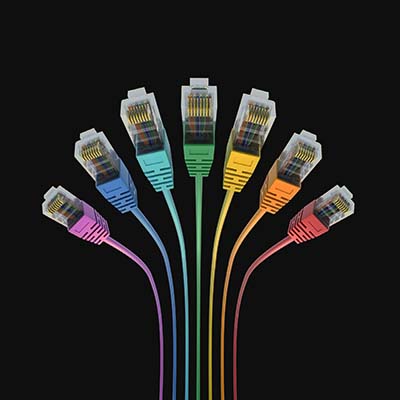

کابل شبکه یا اترنت (Lan)
کابل شبکه یا کابل اترنت (LAN Cable) نوعی کابل است که برای اتصال دستگاه‌ها به شبکه‌های کامپیوتری (محلی یا وسیع) و انتقال داده‌ها استفاده می‌شود. این کابل‌ها از جمله اجزاء اساسی برای ایجاد اتصالات شبکه و انتقال اطلاعات در محیط‌های مختلف هستند. دو نوع اصلی کابل شبکه وجود دارد که در ادامه دررابطه با آنها صحبت می‌کنیم. برای اطلاعات بیشتر دررابطه بهترین کابل شبکه کلیک کنید.
-
کابل شبکه اترنت (Ethernet Cable)
این نوع کابل برای اتصال دستگاه‌ها به شبکه‌های اترنت استفاده می‌شود. نوع‌های مختلفی از کابلهای اترنت وجود دارند، از جمله Cat5e ، Cat6 و Cat7 که هرکدام قابلیت انتقال داده با سرعت‌های مختلف را دارند.
-
کابل فیبرنوری (Fiber Optic Cable)
این نوع کابل از الیاف نوری برای انتقال داده‌ها استفاده می‌کند. کابل فیبرنوری به دلیل سرعت بالا و مقاومت در برابر تداخلات الکترومغناطیسی معمولاً در اتصالات طولانی یا شبکه‌های با نیازهای پهنای باند بالا مورد استفاده قرار می‌گیرد. در عنوان بعدی بصورت مفصل‌تر راجع به این کابل صحبت می‌کنیم.

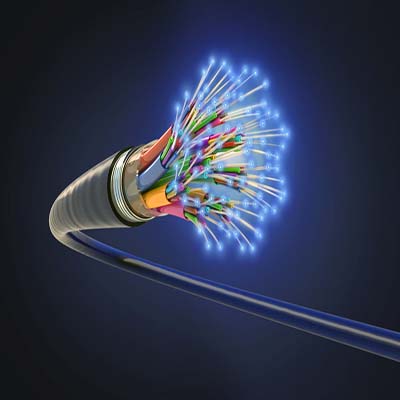

فیبر نوری
کابلهای فیبر نوری از الیاف نوری برای انتقال داده‌ها با سرعت بالا استفاده می‌کنند. این کابل‌ها از جلوهٔ نور به عنوان انتقال‌دهنده استفاده می‌کنند و در مقایسه با کابلهای مسی (مانند کابلهای کواکسیال یا اترنت) دارای ویژگی‌های متفاوتی هستند. ویژگی‌های کابلهای فیبر نوری را در ادامه بیان می‌کنیم.
-
برهمکنش الکترومغناطیسی
کابلهای فیبرنوری مستعد برهمکنش الکترومغناطیسی (EMI) نیستند، بنابراین مقاومت به نویز الکترومغناطیسی دارند. این ویژگی اجازه می‌دهد که در محیط‌هایی که از نظر الکترومغناطیسی پرنویز هستند، از کابلهای فیبرنوری استفاده شود.
-
پهنای باند بالا
الیاف نوری دارای پهنای باند بسیار بالا هستند که این به انتقال داده‌های با سرعت بالا امکان پذیر می‌کند. این خاصیت آنها را برای انتقال داده‌های HD، 4K، و حتی بیشتر مناسب می‌سازد.
-
فاصله طولانی
کابلهای فیبر نوری به خوبی برای انتقال داده در فواصل طولانی مناسب هستند. سیگنال‌های نوری در فاصله‌های بسیار بلند می‌توانند بدون افت کیفیت حفظ شوند.
-
سبکی
کابلهای فیبر نوری خیلی سبک و نازک هستند و در مقایسه با کابلهای مسی حجم کمتری دارند. این ویژگی می‌تواند نصب و حمل آنها را آسانتر کند.
-
امنیت
از آنجا که سیگنال‌ها در کابلهای فیبر نوری به صورت نوری انتقال می‌یابند، این کابل‌ها تداخل الکترومغناطیسی ندارند و مقاوم دربرابر نفوذ هستند، که آنها را امن‌تر می‌کند.
مقایسه انواع کابل دوربین مداربسته در یک نگاه
| نوع کابل | استفاده | قابلیت انتقال داده | جمع بندی |
|---|---|---|---|
| کواکسیال | برای انتقال تصویر در دوربین‌های مداربسته آنالوگ | مناسب برای فاصله‌های کوتاه تا متوسط | برای دوربین‌های آنالوگ با فاصله‌های کم تا متوسط |
| کواکسیال ترکیبی | انتقال همزمان تصویر و صدا در دوربین‌های مداربسته | مناسب برای فاصله‌های کوتاه تا متوسط | برای انتقال همزمان تصویر و صدا در فواصل کوتاه تا متوسط |
| کابل شبکه |
اتصال دوربین‌ها به شبکه‌های اترنت به خصوص در دوربین‌های مداربسته IP |
انتقال داده‌های با سرعت بالا و فاصله‌های متوسط تا بلند | برای دوربین‌های IP با سرعت بالا و فواصل متوسط تا بلند |
| فیبر نوری | انتقال داده‌ها با سرعت بالا، فاصله‌های طولانی، و در محیط‌های با نویز الکترومغناطیسی زیاد | بسیار بالا با پهنای باند بسیار زیاد | برای فواصل طولانی، سرعت بالا، و مقاومت در برابر تداخلات الکترومغناطیسی |
