انواع داکت ساختمان بر اساس شکل، محل نصب، ساختار داخلی و کاربرد به مدل های مختلفی تقسیم می شوند. داکت ساده، داکت شیاردار، داکت پارتیشن دار، داکت قرنیزی و داکت کف خواب از مدل های پرکاربرد هستند. هر کدام از این مدل ها برای شرایط خاصی طراحی شده اند و انتخاب آن ها باید بر اساس تعداد کابل ها، نوع کابل، محل نصب و میزان فضای مورد نیاز انجام شود. در پروژه های ساختمانی و به ویژه هنگام اجرای سیم کشی سیستم های حفاظتی، انتخاب داکت مناسب اهمیت زیادی دارد. برای مثال، برای عبور چند کابل شبکه و دوربین مداربسته ممکن است داکت ساده مناسب باشد، اما زمانی که کابل برق و کابل شبکه در یک مسیر قرار می گیرند، داکت پارتیشن دار انتخاب بهتری خواهد بود.
انواع داکت
| نوع داکت | کاربرد |
|---|---|
| داکت ساده | عبور و محافظت از کابل های برق، شبکه، تلفن و دوربین مداربسته |
| داکت شیاردار | مدیریت و خروج آسان کابل ها در تابلو برق و تجهیزات صنعتی |
| داکت قرنیزی | نظم دهی کابل ها در قسمت پایینی دیوار و حفظ ظاهر محیط |
| داکت کف خواب | عبور کابل از روی کف در محیط های اداری، تجاری و سالن ها |
داکت ساده
در میان انواع داکت دیواری، داکت ساده یکی از پرکاربردترین گزینه ها برای نظم دهی و محافظت از کابل ها است. این نوع داکت در اندازه های مختلف تولید می شود و می توان آن را متناسب با تعداد و ضخامت کابل های شبکه، برق و سیستم های نظارتی انتخاب کرد. داکت ساده معمولاً از جنس PVC ساخته می شود و برای مسیردهی کابل ها در محیط های مسکونی، اداری و تجاری کاربرد دارد. در پروژه های نصب دوربین مداربسته نیز انتخاب مسیر مناسب کابل کشی اهمیت زیادی دارد و بهتر است پیش از اجرا، نقشه نصب دوربین مدار بسته مشخص شود تا مسیر کابل ها، محل دوربین ها و تجهیزات به شکل اصولی تعیین شوند
داکت شیاردار
داکت شیاردار دارای شیارهایی در بدنه است که امکان خروج کابل از قسمت های مختلف را فراهم می کند. این ویژگی باعث می شود در پروژه هایی که کابل ها در چند مسیر مختلف تقسیم می شوند، مدیریت سیم کشی ساده تر باشد.
این مدل بیشتر در تابلوهای برق، تجهیزات صنعتی و محیط هایی استفاده می شود که کابل ها باید از نقاط مختلف داکت خارج شوند.
داکت پارتیشن دار چیست؟
داکت پارتیشن دار یکی از انواع داکت ساختمان است که در قسمت داخلی آن یک یا چند جداکننده قرار گرفته است. این جداکننده ها فضای داخلی داکت را به چند مسیر تقسیم می کنند و امکان مدیریت بهتر کابل ها را فراهم می سازند. استفاده از داکت پارتیشن دار زمانی اهمیت بیشتری پیدا می کند که چند نوع کابل در یک مسیر قرار داشته باشند. برای مثال، در پروژه های دوربین مداربسته ممکن است کابل برق، کابل شبکه و کابل های مربوط به تجهیزات مختلف در یک مسیر عبور کنند. جدا کردن این کابل ها می تواند به نظم بیشتر سیم کشی و کاهش احتمال ایجاد اختلال کمک کند. این نوع داکت برای محیط های اداری، شبکه های کامپیوتری، سیستم های حفاظتی، تابلوهای برق و پروژه هایی که تعداد کابل ها زیاد است، گزینه مناسبی محسوب می شود.
داکت زمینی (کف خواب) چیست؟
داکت کف خواب یا داکت زمینی برای عبور کابل روی سطح کف طراحی شده است. این مدل زمانی کاربرد دارد که امکان عبور کابل از داخل دیوار، سقف یا مسیرهای معمول وجود نداشته باشد و لازم باشد کابل از یک قسمت کف به قسمت دیگری منتقل شود. ساختار داکت کف خواب معمولاً به شکلی طراحی می شود که در برابر رفت و آمد و فشارهای معمول محیط مقاومت مناسبی داشته باشد. این داکت در دفاتر، سالن ها، فروشگاه ها، محیط های تجاری و فضاهایی که تجهیزات در نقاط مختلف قرار دارند کاربرد دارد. هنگام انتخاب داکت کف خواب باید به تعداد کابل ها، ضخامت آن ها، میزان رفت و آمد روی مسیر و مقاومت بدنه داکت توجه شود.
داکت قرنیزی چیست ؟
داکت قرنیزی نوعی داکت دیواری است که معمولاً در قسمت پایین دیوار نصب می شود و علاوه بر محافظت از کابل ها، ظاهر مرتب تری برای سیم کشی ایجاد می کند. ساختار این مدل به گونه ای است که می تواند تا حد زیادی جایگزین مسیرهای روکار معمولی در قسمت پایین دیوار شود.داکت قرنیزی بیشتر در منازل، دفاتر، فروشگاه ها و محیط های اداری مورد استفاده قرار می گیرد؛ به ویژه زمانی که ظاهر نهایی سیم کشی اهمیت داشته باشد. کابل های برق، شبکه، تلفن و برخی کابل های سیستم های حفاظتی را می توان متناسب با ظرفیت داکت داخل آن قرار داد. یکی از مزیت های داکت قرنیزی این است که مسیر کابل کشی را در قسمت پایینی دیوار منظم نگه می دارد و در صورت نیاز به تعمیر یا تغییر سیم کشی، دسترسی به کابل ها نسبتاً ساده خواهد بود.
انواع سایز داکت و کاربرد هر کدام
سایز داکت باید متناسب با تعداد و ضخامت کابل هایی انتخاب شود که قرار است داخل آن قرار بگیرند. انتخاب داکت بسیار کوچک باعث فشرده شدن کابل ها و دشوار شدن تعمیرات می شود و انتخاب داکت بیش از اندازه بزرگ نیز می تواند هزینه و فضای بیشتری ایجاد کند. ابعاد داکت معمولاً با عرض و ارتفاع آن مشخص می شود و در بازار مدل های مختلفی برای کابل کشی های سبک تا پروژه های بزرگ وجود دارد.
| سایز تقریبی داکت | کاربرد |
|---|---|
| 10 × 10 تا 20 × 20 میلی متر | سیم کشی های سبک و تعداد کم کابل |
| 25 × 25 تا 40 × 40 میلی متر | کابل کشی خانگی، اداری و تجهیزات سبک |
| 50 × 50 تا 60 × 60 میلی متر | چند کابل برق، شبکه یا سیستم های حفاظتی |
| 80 × 60 تا 100 × 60 میلی متر | پروژه های اداری و کابل کشی با تعداد بیشتر |
| 100 × 100 میلی متر به بالا | پروژه های بزرگ، صنعتی و مسیرهای دارای کابل های متعدد |
البته سایز دقیق مورد نیاز به قطر کابل ها، تعداد کابل ها، نوع داکت و فضای مورد نیاز برای توسعه آینده بستگی دارد. بهتر است داکت را کاملاً پر نکنید و مقداری فضای خالی برای اضافه شدن کابل های جدید در نظر بگیرید.
نکته مهم در انتخاب سایز داکت
اگر داکت برای کابل کشی دوربین مداربسته انتخاب می شود، علاوه بر تعداد دوربین ها باید مسیر برگشت کابل ها، کابل شبکه، کابل برق و کابل های احتمالی آینده نیز در نظر گرفته شود. در پروژه های بزرگ، انتخاب سایز مناسب از همان ابتدای کار می تواند از تعویض داکت در آینده جلوگیری کند.

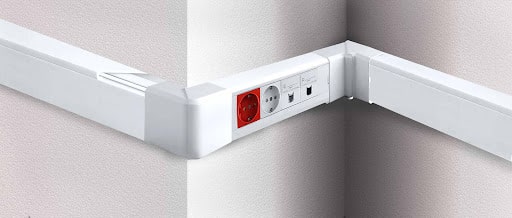

تفاوت میان داکت و ترانکینگ
داکت و ترانکینگ هر دو برای عبور، نظم دهی و محافظت از کابل ها استفاده می شوند، اما از نظر ساختار و امکانات تفاوت دارند.
داکت معمولا ساختار ساده تری دارد و بیشتر برای پوشاندن و هدایت کابل ها استفاده می شود. در مقابل، ترانکینگ فضای داخلی بیشتری دارد و در بسیاری از مدل ها امکان استفاده از پارتیشن، پریز و تجهیزات شبکه نیز وجود دارد. بنابراین برای یک سیم کشی ساده یا مسیر کابل دوربین مداربسته، داکت می تواند گزینه مناسبی باشد؛ اما در پروژه های اداری و شبکه هایی که تعداد کابل ها زیاد است و مدیریت حرفه ای کابل ها اهمیت دارد، ترانکینگ معمولا انتخاب کامل تری است. انتخاب داکت مناسب تا حد زیادی به نوع کابل ها و تجهیزاتی که قرار است در مسیر قرار بگیرند بستگی دارد. در سیستم های نظارتی نیز شناخت تجهیزات و مسیر ارتباط آن ها اهمیت زیادی دارد؛ به همین دلیل آشنایی با اجزای اصلی سیستم مداربسته آنالوگ می تواند قبل از انتخاب مسیر کابل کشی و تجهیزات جانبی، دید بهتری از نیازهای پروژه ایجاد کند.
داکت مناسب برای کابل دوربین مداربسته
یکی از کاربردهای مهم داکت در پروژه های نظارتی، مدیریت کابل دوربین مداربسته است. زمانی که کابل دوربین به صورت روکار اجرا می شود، استفاده از داکت باعث می شود مسیر سیم کشی مرتب تر شود و کابل ها کمتر در معرض ضربه، کشیدگی و آسیب قرار بگیرند. برای تعداد کم کابل، داکت ساده معمولا کافی است. اگر کابل های مختلف در یک مسیر قرار داشته باشند، استفاده از داکت پارتیشن دار می تواند به جداسازی مسیرها کمک کند. در پروژه های بزرگ تر نیز ممکن است ترانکینگ انتخاب مناسب تری باشد.
نکته: هنگام انتخاب داکت، فقط تعداد کابل های فعلی را در نظر نگیرید. مقداری فضای خالی برای اضافه کردن کابل های جدید در آینده باقی بگذارید.
انتخاب داکت مناسب معمولاً زمانی اهمیت بیشتری پیدا می کند که تعداد دوربین ها و مسیرهای کابل کشی افزایش پیدا کند. به همین دلیل قبل از اجرای پروژه بهتر است نوع دوربین و تجهیزات مورد نیاز مشخص شود. اگر به دنبال گزینه های اقتصادی برای شروع یک پروژه نظارتی هستید، بررسی ارزانترین دوربین مداربسته می تواند دید بهتری نسبت به انتخاب تجهیزات متناسب با بودجه پروژه ایجاد کند. در پروژه های تحت شبکه نیز نوع دوربین، کابل شبکه و تجهیزات ارتباطی باید از ابتدا با یکدیگر هماهنگ باشند. برای آشنایی بیشتر با گزینه های موجود، می توانید مدل های دوربین تحت شبکه تیاندی را نیز بررسی کنید.

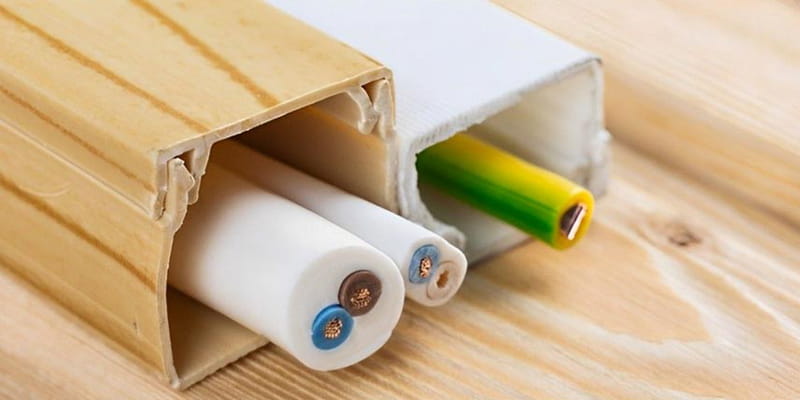

عکس داکت ساختمان را در تصویر زیر میبینید، عکس داکت ساختمان از دو نوع پلاستیکی و طرح چوب:
انتخاب مناسب داکت برای کاربردهای مختلف
انواع داکت برق ویژگی‌ها و مزایای خاص خود را دارد که بسته به نوع ساختمان و نوع کابل‌های مورد استفاده باید به دقت انتخاب شوند. برای مثال، در محیط‌های تجاری یا صنعتی که احتمال آسیب دیدن کابل‌ها به دلیل برخورد با اشیاء یا تجهیزات زیاد است، استفاده از داکت‌های مقاوم‌تر و ضد ضربه می‌تواند مفید باشد. در عین حال، برای ساختمان‌های مسکونی، داکت‌های زیباتر و کم‌حجم‌تر می‌توانند مناسب‌تر باشند.
برای انتخاب درست انواع داکت برق، باید علاوه بر جنس، به عواملی مانند فضای در دسترس، بار الکتریکی و نیاز به حفاظت در برابر عوامل جوی و محیطی توجه کرد. به عنوان مثال، داکت‌های شیاردار برای مسیریابی کابل‌های برق در فضاهای باز یا در کنار تجهیزات صنعتی عالی هستند، در حالی که داکت‌های قرنیزی بیشتر در فضاهای داخلی و برای زیبایی و نظم‌بخشی به کابل‌ها در محیط‌های مسکونی کاربرد دارند.
داکت در معماری چیست
در معماری، داکت می تواند به فضای مشخصی برای عبور و هدایت تاسیسات ساختمان گفته شود. این فضاها برای منظم کردن مسیر تاسیسات و فراهم کردن دسترسی مناسب در زمان تعمیر و نگهداری طراحی می شوند.
بنابراین اصطلاح داکت در معماری می تواند مفهومی گسترده تر از داکت های پلاستیکی مخصوص کابل کشی داشته باشد.
آیا می توان کابل برق و شبکه را داخل یک داکت قرار داد؟
قرار دادن کابل برق و کابل شبکه در یک مسیر می تواند در برخی شرایط باعث ایجاد نویز و اختلال در ارتباطات شود. به همین دلیل بهتر است در اجرای کابل کشی، مسیر کابل های برق و شبکه تا حد امکان از یکدیگر جدا باشند. اگر جدا کردن مسیرها امکان پذیر نیست، استفاده از داکت پارتیشن دار می تواند به تفکیک کابل ها کمک کند. این موضوع در پروژه های دوربین مداربسته تحت شبکه اهمیت بیشتری دارد.
مزایای استفاده از داکت
استفاده از داکت تنها برای مرتب کردن ظاهر سیم کشی نیست و مزایای مختلفی برای ساختمان و تجهیزات دارد.
- محافظت از کابل ها: داکت از کابل ها در برابر برخی آسیب های فیزیکی و محیطی محافظت می کند.
- نظم دهی سیم کشی: کابل ها در یک مسیر مشخص قرار می گیرند و ظاهر اجرای پروژه مرتب تر می شود.
- دسترسی آسان: در صورت نیاز به تعمیر یا تغییر سیم کشی، می توان درب داکت را باز کرد و به کابل ها دسترسی داشت.
- افزایش ایمنی: قرار گرفتن کابل ها در یک محفظه مشخص، احتمال برخورد یا آسیب تصادفی به سیم ها را کاهش می دهد.
- اجرای تمیزتر کابل کشی: در سیم کشی روکار، داکت باعث می شود کابل ها ظاهر منظم تر و حرفه ای تری داشته باشند.
داکت در پلان چیست؟
در پلان معماری و نقشه های تاسیسات، داکت به مسیر یا فضای مشخصی گفته می شود که برای عبور و هدایت تاسیسات ساختمان در نظر گرفته شده است. این مسیر می تواند برای عبور کابل برق، شبکه، تلفن، سیستم های حفاظتی یا سایر تاسیسات مورد استفاده قرار گیرد. مشخص کردن مسیر داکت در مرحله طراحی باعث می شود اجرای کابل کشی منظم تر و دسترسی به تجهیزات در آینده ساده تر باشد.
در طراحی یک سیستم مداربسته، علاوه بر مشخص کردن مسیر کابل ها در پلان، توجه به مشخصات فنی دوربین نیز اهمیت دارد. برای مثال، یکی از اصطلاحاتی که در مشخصات برخی دوربین های قدیمی تر مشاهده می شود تیوی لاین (TVL) چیست ؟ است که به رزولوشن و جزئیات قابل نمایش در تصویر مربوط می شود.
نکات مهم هنگام نصب داکت
پیش از نصب، مسیر عبور کابل ها را مشخص کنید و متناسب با تعداد کابل ها داکت انتخاب کنید. داکت نباید بیش از ظرفیت خود با کابل پر شود و بهتر است مقداری فضای خالی برای کابل کشی های آینده باقی بماند. در مسیرهای طولانی، محل تغییر جهت و اتصال داکت ها باید با دقت اجرا شود. همچنین در پروژه های دوربین مداربسته، بهتر است مسیر کابل به گونه ای انتخاب شود که کابل ها دچار کشیدگی، خم شدگی شدید یا فشار اضافی نشوند. اگر در کنار کابل کشی دوربین با مشکل برق مواجه هستید، مقاله چگونه مانع نوسان برق در دوربین مدار بسته شویم ؟ می تواند به عنوان مطلب مرتبط داخل این بخش لینک شود.
نتیجه
داکت یکی از کاربردی ترین تجهیزات برای نظم دهی و محافظت از کابل ها در ساختمان است. انواع مختلف داکت از جمله داکت ساده، شیاردار، پارتیشن دار، قرنیزی و زمینی برای شرایط مختلف طراحی شده اند و انتخاب میان آن ها باید بر اساس نوع کابل، تعداد سیم ها، محل نصب و شرایط محیطی انجام شود.
در پروژه های نصب دوربین مداربسته نیز استفاده از داکت مناسب اهمیت زیادی دارد، زیرا علاوه بر مرتب کردن مسیر کابل کشی، دسترسی به کابل ها برای تعمیرات و تغییرات آینده را ساده تر می کند. اگر در حال اجرای یک پروژه دوربین مداربسته هستید، بهتر است پیش از شروع کابل کشی، مسیر دقیق کابل ها و سایز مناسب داکت را مشخص کنید.
نکته مهم: برای داشتن یک سیستم مطمئن، فقط انتخاب داکت کافی نیست و کیفیت کابل، نحوه کابل کشی، تجهیزات شبکه و محافظت در برابر نوسانات برق نیز باید در نظر گرفته شود.
