سیم کشی دوربین مداربسته یکی از مهم ترین مراحل نصب سیستم های نظارتی است. حتی اگر بهترین دوربین و دستگاه DVR یا NVR را خریداری کنید، اجرای نادرست سیم کشی می تواند باعث افت کیفیت تصویر، قطعی سیگنال یا از کار افتادن دوربین شود. به همین دلیل آشنایی با انواع سیم کشی، نحوه اتصال برد دوربین و اصول مونتاژ، برای نصابان و حتی کاربران عادی اهمیت زیادی دارد. در این مقاله با انواع روش های سیم کشی دوربین مداربسته، آموزش مونتاژ دوربین و نکات مهم هنگام اتصال برد دوربین آشنا می شوید
سیم کشی برد دوربین مداربسته چیست؟
برد دوربین مداربسته، مهم ترین بخش الکترونیکی دوربین است که سنسور تصویر، پردازنده و سایر قطعات روی آن قرار دارند. برای اینکه برد بتواند تصویر را به دستگاه ضبط منتقل کند، باید به درستی به کابل تصویر، تغذیه و در برخی مدل ها کابل صدا متصل شود. در صورت اشتباه در سیم کشی، ممکن است دوربین روشن نشود، تصویر نویز داشته باشد یا به طور کامل از دسترس خارج شود.
یکی از نکاتی که هنگام نصب باید به آن توجه داشت، رنگ سیم های دوربین مدار بسته است. هر یک از سیم ها وظیفه مشخصی مانند انتقال برق، تصویر یا صدا را بر عهده دارند و اتصال نادرست آن ها می تواند باعث اختلال در عملکرد دوربین شود. آشنایی با رنگ بندی سیم ها، به ویژه هنگام تعمیر، تعویض برد یا اجرای سیم کشی جدید، از بروز خطاهای رایج جلوگیری می کند.
انواع سیم کشی دوربین مداربسته
1- سیم کشی با کابل کواکسیال
این روش بیشتر در دوربین های آنالوگ، HDCVI، HDTVI و AHD استفاده می شود. کابل کواکسیال وظیفه انتقال تصویر را بر عهده دارد و معمولا در کنار آن یک کابل برق دو رشته نیز برای تغذیه دوربین استفاده می شود.
مزایا
- هزینه مناسب
- نصب آسان
- مناسب برای ارتقای سیستم های قدیمی

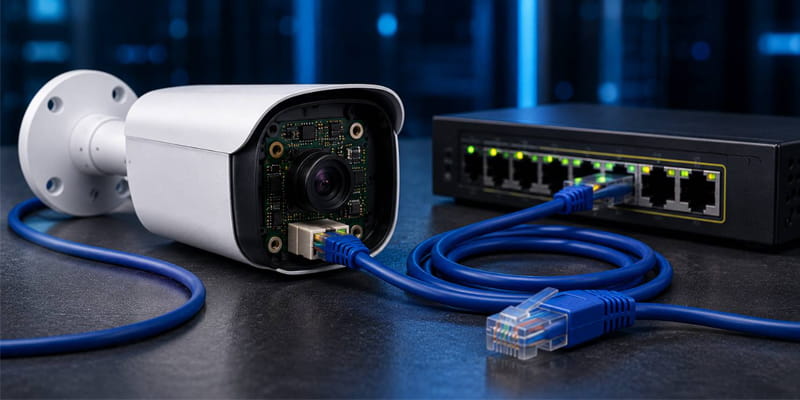

2- سیم کشی با کابل شبکه (Cat5e یا Cat6)
در دوربین های تحت شبکه (IP)، انتقال تصویر و اطلاعات از طریق کابل شبکه انجام می شود. اگر از سوئیچ PoE استفاده شود، برق دوربین نیز از همان کابل تامین خواهد شد و دیگر نیازی به کابل برق جداگانه نیست.
مزایا
- کیفیت تصویر بالا
- انتقال اطلاعات در فواصل بیشتر
- کاهش تعداد کابل ها با فناوری PoE
3- سیم کشی ترکیبی
در برخی پروژه ها از ترکیب کابل کواکسیال، کابل شبکه و کابل برق استفاده می شود. این روش بیشتر هنگام ارتقای سیستم های قدیمی یا پروژه های بزرگ کاربرد دارد
آموزش مونتاژ دوربین مداربسته

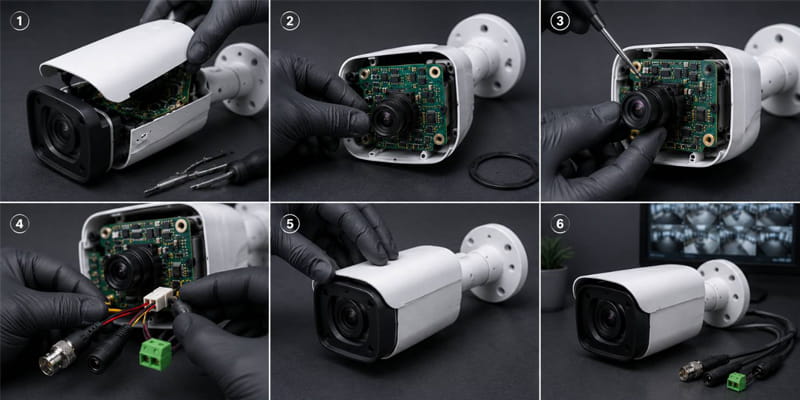

مونتاژ دوربین مداربسته شامل سرهم کردن قطعات داخلی و اتصال صحیح برد به اجزای مختلف دوربین است. مراحل کلی عبارت اند از:
- باز کردن قاب دوربین با دقت.
- نصب برد روی پایه مخصوص.
- اتصال لنز به برد دوربین.
- اتصال کابل تغذیه و کابل تصویر به برد.
- بررسی محکم بودن سوکت ها و اتصالات.
- بستن قاب و تست عملکرد دوربین.
در هنگام مونتاژ باید از وارد شدن الکتریسیته ساکن به برد جلوگیری شود، زیرا این موضوع می تواند به قطعات حساس آسیب وارد کند.

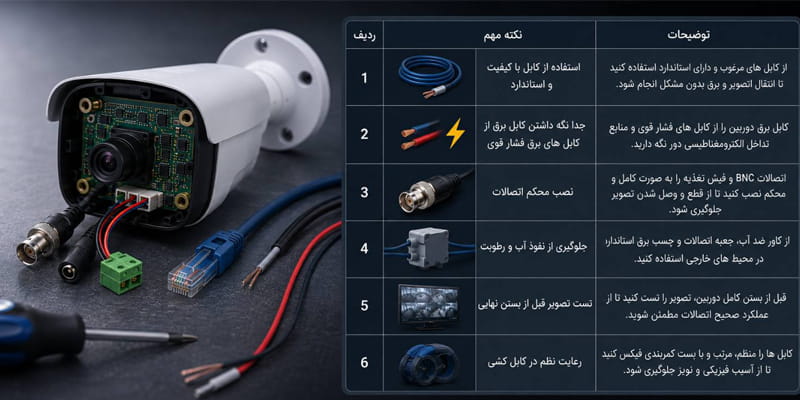

نکات مهم هنگام سیم کشی برد دوربین
برای افزایش طول عمر سیستم و جلوگیری از مشکلات احتمالی، رعایت چند نکته ضروری است:
- از کابل با کیفیت و استاندارد استفاده کنید.
- کابل برق را از کابل های برق فشار قوی جدا نگه دارید.
- اتصالات BNC و فیش تغذیه را به صورت کاملا محکم نصب کنید.
- از نفوذ آب و رطوبت به محل اتصالات جلوگیری کنید.
- قبل از بستن کامل دوربین، تصویر را تست کنید.
رایج ترین مشکلات سیم کشی دوربین مداربسته
برخی از مشکلاتی که به دلیل سیم کشی نادرست ایجاد می شوند عبارت اند از:
- قطع و وصل شدن تصویر
- وجود نویز روی تصویر
- روشن نشدن دوربین
- افت کیفیت تصویر در متراژهای بالا
- اختلال در انتقال برق یا داده
اغلب این مشکلات با استفاده از کابل مناسب، اجرای صحیح اتصالات و تست نهایی قبل از نصب برطرف می شوند.
نکات مهم هنگام سیم کشی برد دوربین
برای افزایش طول عمر سیستم و جلوگیری از مشکلات احتمالی، رعایت چند نکته ضروری است:
- از کابل با کیفیت و استاندارد استفاده کنید.
- کابل برق را از کابل های برق فشار قوی جدا نگه دارید.
- اتصالات BNC و فیش تغذیه را به صورت کاملا محکم نصب کنید.
- از نفوذ آب و رطوبت به محل اتصالات جلوگیری کنید.
- قبل از بستن کامل دوربین، تصویر را تست کنید.
در پروژه هایی که کابل ها به صورت روکار اجرا می شوند، زیبایی محیط نیز اهمیت زیادی دارد. اگر پس از نصب این سوال برایتان پیش آمد که چگونه سیم کشی روکار را بپوشانیم، می توانید از داکت، ترانکینگ، لوله فلکسی یا سایر تجهیزات مدیریت کابل استفاده کنید تا علاوه بر محافظت از سیم ها، ظاهر محیط نیز مرتب و حرفه ای باقی بماند.
رایج ترین مشکلات سیم کشی دوربین مداربسته
برخی از مشکلاتی که به دلیل سیم کشی نادرست ایجاد می شوند عبارت اند از:
- قطع و وصل شدن تصویر
- وجود نویز روی تصویر
- روشن نشدن دوربین
- افت کیفیت تصویر در متراژهای بالا
- اختلال در انتقال برق یا داده
اکثرا این مشکلات با استفاده از کابل مناسب، اجرای صحیح اتصالات و تست نهایی قبل از نصب برطرف می شوند.
نتیجه
سیم کشی برد دوربین مداربسته یکی از مهم ترین مراحل نصب سیستم های نظارتی است و تاثیر مستقیمی بر کیفیت تصویر و عملکرد دوربین دارد. انتخاب روش مناسب سیم کشی، استفاده از کابل استاندارد و رعایت اصول مونتاژ، باعث افزایش طول عمر تجهیزات و کاهش هزینه های تعمیر و نگهداری خواهد شد. اگر سیم کشی به صورت اصولی انجام شود، سیستم نظارتی عملکردی پایدار و بدون اختلال خواهد داشت
