تفاوت کابل STP و UTP

برای پیدا کردن جواب تفاوت کابل STP و UTP ابتدا لازم است شناختی درمورد این دو کابل داشته باشیم. کابل STP (Shielded Twisted Pair) و کابل UTP (Unshielded Twisted Pair) هر دو نوع کابل شبکه هستند که برای انتقال داده ها استفاده می شوند. اما تفاوت اصلی بین آنها در پوشش دهی فلزی است که در کابل STP وجود دارد که در ادامه به صورت مفصل به بررسی آن می پردازیم.

کابل UTP یا Unshielded Twisted Pair، یک نوع کابل شبکه است که برای انتقال داده ها بین دستگاه های شبکه استفاده می شود. این کابل معمولاً برای اتصال کامپیوترها به شبکه LAN یا به عنوان کابل تلفن برای تلفن های IP استفاده می شود.

کابل UTP یک کابل دو نخی است که دو رشته مفتولی را با هم تابیده و به هم تابیده می کند تا جلوی تداخل الکترومغناطیسی را بگیرد. هر زوج از رشته ها به صورت جداگانه با نوارهای رنگی برای شناسایی آنها بسته می شوند. این کابل ها به دلیل هزینه کمتر و عدم نیاز به پوشش فلزی برای محافظت از سیگنال در مقابل نویز الکترومغناطیسی، بسیار رایج هستند.همچنین کابل UTP به دلیل انعطاف پذیری و ظرفیت بالایی برای انتقال داده ها، از جمله محبوب ترین کابل های شبکه برای استفاده در محیط های دفتری و خانگی است. علاوه بر این، این کابل ها به سادگی قابل نصب هستند و نیازی به تجهیزات خاصی برای نصب آنها نیست.

بعد از اینکه با کابل UTP آشنا شدیم، لازم است که انواع کابل های UTP را بررسی کنیم:

۱. کابل Cat5: این کابل برای شبکه های ۱۰۰ مگابیت بر ثانیه طراحی شده است و حداکثر فاصله انتقال داده ها بین دستگاه ها ۱۰۰ متر است.

۲. کابل Cat5e: این کابل نسخه بهبود یافته کابل Cat5 است و قابلیت انتقال داده های با سرعت بالاتر یعنی ۱ گیگابیت بر ثانیه را داراست. حداکثر فاصله انتقال داده ها بین دستگاه ها در این کابل نیز ۱۰۰ متر است.

۳. کابل Cat6: این کابل برای شبکه های با سرعت بالا و انتقال داده های با باند پهنای بالا طراحی شده است و حداکثر سرعت انتقال داده ها در این کابل ۱۰ گیگابیت بر ثانیه است. حداکثر فاصله انتقال داده ها بین دستگاه ها در این کابل نیز ۱۰۰ متر است.

۴. کابل Cat6a: این کابل نسخه بهبود یافته کابل Cat6 است و به عنوان یکی از بهترین کابل های شبکه برای انتقال داده های با باند پهنای بالا محسوب می شود. این کابل قادر است داده ها را با سرعت ۱۰ گیگابیت بر ثانیه انتقال دهد و حداکثر فاصله انتقال داده ها بین دستگاه ها در این کابل نیز ۱۰۰ متر است.

با توجه به نیاز شبکه، انتخاب نوع کابل UTP مناسب می تواند به بهبود عملکرد شبکه کمک کند.

کابل SFTP (Shielded Twisted Pair) همانند کابل UTP، یک نوع کابل شبکه است که برای انتقال داده ها استفاده می شود. اما با این حال، کابل SFTP در برخی موارد مانند محیط های با امواج الکترومغناطیسی قوی تر و نویز بیشتر نسبت به کابل UTP موثرتر است.

در کابل SFTP، همانند کابل UTP، رشته های رنگی برای انتقال داده ها وجود دارند. اما در این کابل، علاوه بر پوشش دهی فلزی برای محافظت از رشته ها، یک لایه محافظ دیگر به نام فویل شیلد برای کاهش نویز و افزایش ایمنی اضافه شده است.

کابل SFTP در برخی موارد مانند ساختمان های با آب و هوای نامناسب، محیط های صنعتی با دستگاه های الکترونیکی قدرتمند، سرویس دهی شبکه های با باند پهن بالا و یا در برخی شرایط پرنویز، بهتر از کابل UTP عمل می کند. با این حال، همانند هر نوع کابل شبکه دیگری، انتخاب کابل SFTP باید با توجه به نیاز شبکه و شرایط محیطی صورت گیرد.

کابل FTP (Foiled Twisted Pair) مانند کابل UTP، یک نوع کابل شبکه است که برای انتقال داده ها در شبکه های کامپیوتری استفاده می شود. با این حال، در کابل FTP، یک لایه فویل آلومینیومی حول هر چند رشته از رشته های رنگی کابل قرار دارد که به عنوان یک پوشش محافظ برای کابل عمل می کند. پوشش فویل آلومینیومی کابل FTP باعث می شود که کابل دارای مقاومت بالاتری در برابر نویزهای الکترومغناطیسی باشد. این کابل معمولاً در محیط هایی که با نویزهای شدید الکترومغناطیسی روبرو هستند، مثل محیط های صنعتی و دفاتر اطلاعاتی، استفاده می شود.

تفاوت اصلی کابل FTP با کابل STP در این است که در کابل STP، علاوه بر فویل آلومینیومی، صفحات فلزی برای محافظت از رشته های رنگی کابل نیز وجود دارد، در حالی که در کابل FTP فقط یک لایه فویل آلومینیومی استفاده می شود.

در کابل STP، برای محافظت از رشته های رنگی کابل، یک پوشش فلزی دارای صفحات فلزی درونی و بیرونی وجود دارد. این پوشش فلزی باعث می شود که کابل مقاومت بیشتری در برابر نویزهای الکترومغناطیسی داشته باشد و از این رو در محیط های با بالاترین سطح نویز، مانند صنعتی، پزشکی و پزشکی، مورد استفاده قرار می گیرد.

در مقابل، کابل UTP فاقد پوشش فلزی است. به عنوان جایگزین، هر یک از رشته های رنگی در کابل UTP با دو رشته دیگر در کابل تابیده شده است. این طراحی باعث می شود که کابل UTP از دوام بالاتری برخوردار باشد و در بسیاری از شرایط استفاده شود.

بنابراین، تفاوت اصلی بین کابل STP و کابل UTP در پوشش فلزی است که در کابل STP وجود دارد و در کابل UTP نیست. کابل STP در محیط های با بالاترین سطح نویز استفاده می شود، در حالی که کابل UTP برای شبکه های عمومی و شرایط معمول استفاده می شود.

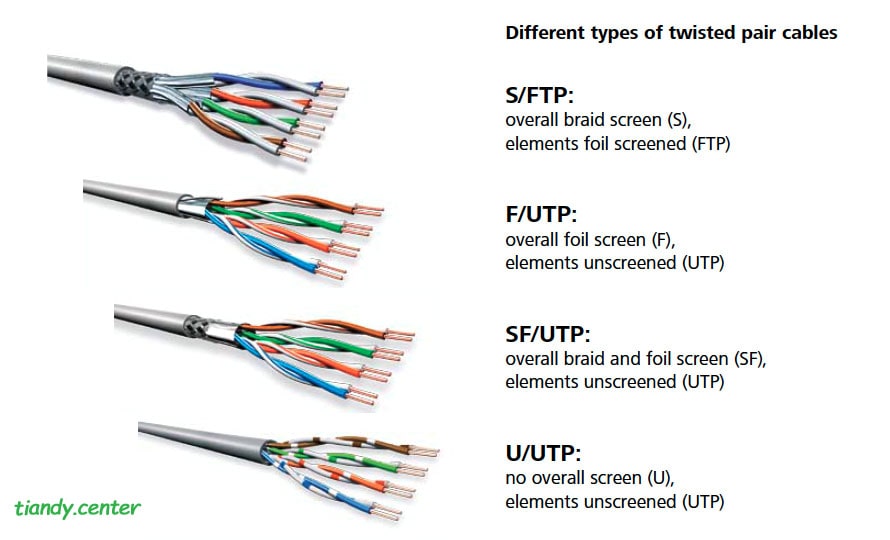

در شکل زیر تفاوت عمده 4 نوع کابل ذکر شده مشهود است.
