طریقه نصب فیش دوربین مداربسته یکی از مراحل مهم در راه اندازی سیستم های نظارتی است و انجام درست آن تاثیر مستقیمی بر کیفیت تصویر و طول عمر سیستم دارد. در این مقاله به صورت کامل و مرحله به مرحله روش نصب فیش دوربین مداربسته توضیح داده شده است.
آشنایی با انواع فیش دوربین مداربسته
قبل از شروع نصب، لازم است با انواع فیش های مورد استفاده در دوربین های مداربسته آشنا شوید. رایج ترین فیش ها شامل فیش BNC، فیش DC و فیش RCA هستند. فیش BNC برای انتقال تصویر آنالوگ استفاده می شود و دارای مکانیزم قفل شونده است که از قطع شدن ناگهانی انواع کابل دوربین مداربسته جلوگیری می کند. فیش DC برای تغذیه دوربین کاربرد دارد و معمولا به صورت نری و مادگی تولید می شود تا اتصال ایمن برقرار شود. فیش RCA بیشتر در سیستم های صوتی و بعضی دوربین های خاص به کار می رود و اتصال آن به صورت فشاری انجام می شود.
ابزارهای مورد نیاز برای نصب فیش
برای اشنایی با طریقه نصب فیش دوربین مداربسته و فیش دوربین مداربسته به ابزار های مناسب نیاز دارید. از جمله ابزارهای اصلی می توان به سیم چین، پیچ گوشتی، سیم بر، فیش پرس و فیش های با کیفیت اشاره کرد. استفاده از ابزار استاندارد باعث می شود نصب دقیق و بدون مشکل انجام شود و از آسیب به کابل ها و فیش ها جلوگیری شود.
آماده‌سازی کابل برای نصب فیش
اولین مرحله عملی در نصب فیش، آماده سازی کابل است. برای این کار ابتدا باید پوشش خارجی کابل را به دقت جدا کنید تا سیم های داخلی آسیب نبینند. سپس سیم های مثبت و منفی را از هم جدا کرده و حدود یک سانتی متر از روکش هر سیم را با سیم چین جدا کنید تا برای اتصال به فیش آماده شوند. دقت داشته باشید که در کابل کواکسیال، هادی مرکزی و شیلد باید به درستی آماده شوند.

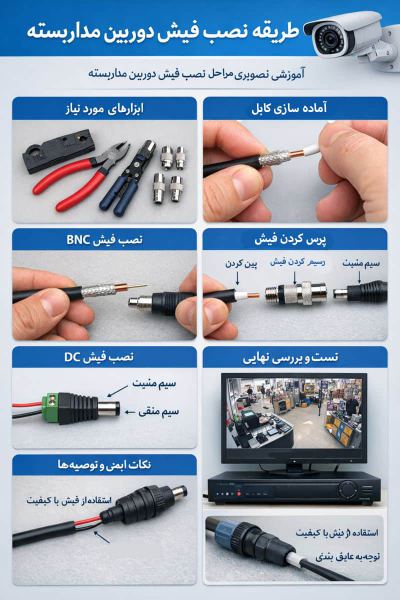

اموزش تصویری طریقه نصب فیش دوربین مداربسته
نصب فیش BNC روی کابل کواکسیال
برای نصب فیش BNC ابتدا هادی مرکزی کابل را وارد پین نری فیش کنید. سپس شیلد کابل را به قسمت فلزی فیش متصل کرده و با استفاده از ابزار فیش پرس محکم کنید. اطمینان حاصل کنید که هیچ رشته ای از شیلد بیرون نزده باشد تا اتصال کوتاه رخ ندهد. بعد از پرس کردن، فیش باید بدون حرکت اضافی روی کابل ثابت باشد و به راحتی به دوربین یا دستگاه ضبط متصل شود.
نصب فیش DC برای تغذیه دوربین
برای فیش DC، سیم مثبت را به پایه وسط و سیم منفی را به پایه خارجی فیش متصل کنید. اتصال باید محکم و ایمن باشد تا در طول زمان دچار قطعی نشود. بعد از نصب، بهتر است اتصال را با چسب برق مقاوم یا حرارتی محافظت کنید تا از نفوذ رطوبت و شل شدن فیش جلوگیری شود.
تست و بررسی نهایی
بعد از نصب فیش ها، مرحله مهم تست است. کابل را به دوربین و دستگاه ضبط وصل کرده و تصویر را بررسی کنید. در صورت وجود نویز یا قطع و وصل شدن تصویر، اتصال فیش ها را دوباره بررسی کنید. نصب درست فیش باعث می شود کیفیت تصویر حفظ شود و مشکلات متداولی مانند نویز، قطع تصویر یا اتصالات ضعیف پیش نیاید.
طریقه نصب فیش دوربین مداربسه به دستگاه
آماده سازی کابل ها برای اتصال
در بالا تمام مراحل اماده سازی کامل شرح داده شده است.
اتصال کابل تصویر به دوربین و دستگاه
اتصال کابل کواکسیال به دوربین و DVR
- فیش BNC را آماده کنید و هادی مرکزی کابل را به پین نری فیش متصل کنید.
- شیلد کابل را به قسمت فلزی فیش وصل کرده و با ابزار فیش پرس محکم کنید.
- فیش BNC را به خروجی تصویر دوربین وصل کنید.
- سر دیگر کابل را به ورودی DVR متصل کنید.
- بعد از اتصال، تصویر را روی DVR بررسی کنید تا از عملکرد صحیح مطمئن شوید.
اتصال کابل شبکه به دوربین IP و NVR
- سیم ها را طبق استاندارد T568B مرتب کرده و فیش RJ45 را نصب کنید.
- کابل شبکه را به دوربین IP وصل کنید.
- سر دیگر کابل را به سوئیچ شبکه یا NVR وصل کنید.
- در صورت استفاده از POE، برق دوربین از همین کابل تامین می‌شود، در غیر این صورت کابل DC برای تغذیه لازم است.
اتصال کابل تغذیه DC
- سیم مثبت کابل DC را به پایه مثبت فیش دوربین و سیم منفی را به پایه منفی وصل کنید.
- فیش DC سر دیگر کابل را به منبع تغذیه متصل کنید.
- از محکم بودن اتصال اطمینان حاصل کنید و در صورت نیاز از چسب برق یا روکش حرارتی برای محافظت استفاده کنید.
اموزش ویدیویی طریقه نصب فیش دوربین مداربسته
نکات ایمنی و توصیه های مهم
- همیشه از فیش و کابل با کیفیت استفاده کنید تا طول عمر سیستم افزایش یابد.
- کابل ها را خم نکنید و فشار زیاد به محل اتصال وارد نکنید.
- قبل از نصب، ابزار را تمیز و آماده کنید تا در زمان کار دچار مشکل نشوید.
- در صورت نیاز به نصب در محیط خارجی، از فیش های مقاوم در برابر آب و رطوبت استفاده کنید.
- پس از نصب، اتصالات را هر چند وقت یکبار بررسی کنید تا از سالم بودن آن ها مطمئن شوید.
