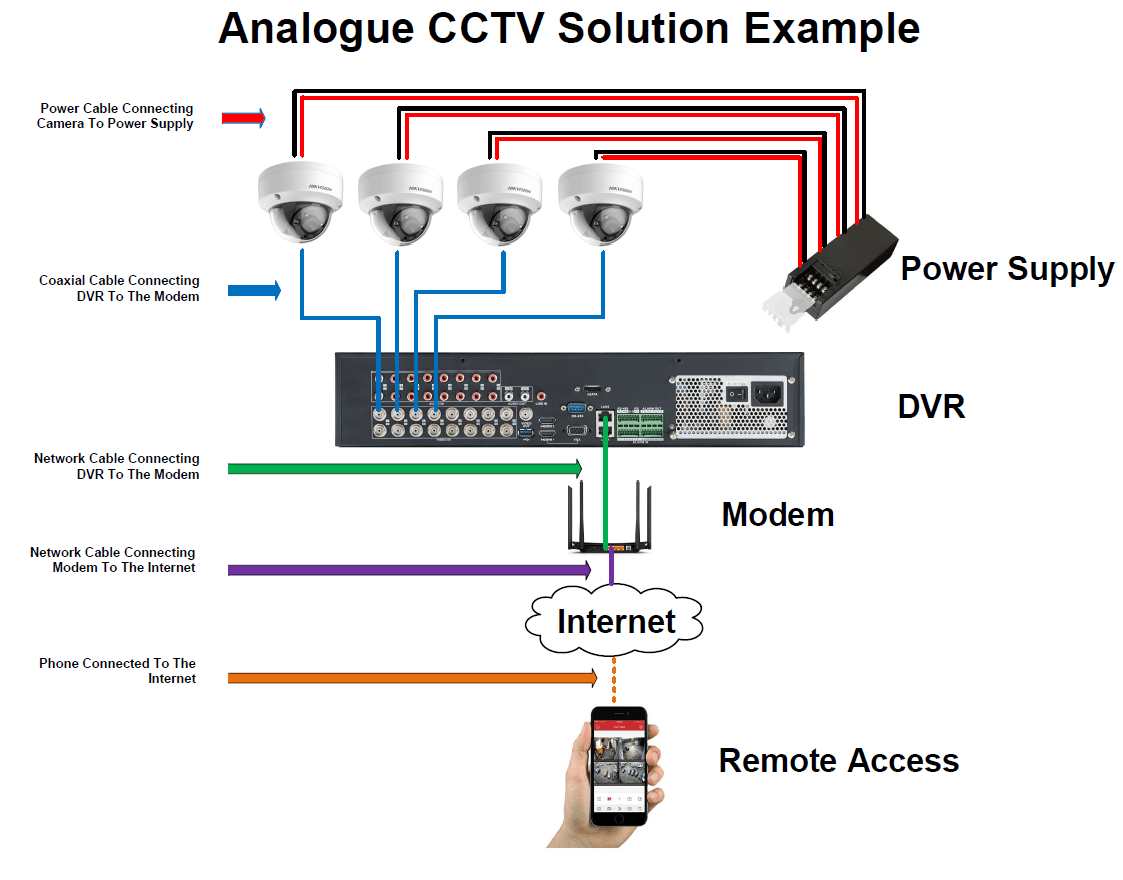

برای نصب دوربین مداربسته، ضرورت دارد با اجزای اصلی سیستم مداربسته آنالوگ آشنا شوید. در سیستم مداربسته آنالوگ و آنالوگ HD، دوربین‌های مداربسته از طریق کابل‌های کواکسیال به دستگاه ضبط‌کننده یا DVR وصل می‌شوند. در سیستم مداربسته آنالوگ، دوربین‌ها نیاز به تامین برق دارند، بنابراین از یک کابل جداگانه برای انتقال برق به دوربین‌ها استفاده می‌شود.
تصاویر دوربین‌ها بر روی صفحه نمایش نمایش داده می‌شوند و همچنین می‌توان فیلم‌ها را از طریق دستگاه DVR مشاهده و بازبینی کرد. اتصال اجزای اصلی در سیستم دوربین مداربسته آنالوگ (HD) از طریق انتقال تصویر انجام می‌شود.
اجزای اصلی سیستم دوربین مداربسته
- دوربین مداربسته
- سرور یا دستگاه ضبط (DVR/NVR/XVR)
- نمایشگر
- منبع تغذیه
- هارددیسک
- اتصالات و فیش‌ها
- کابل
- سوئیچ/ مودم
- تجهیزات جانبی (پایه/ براکت)

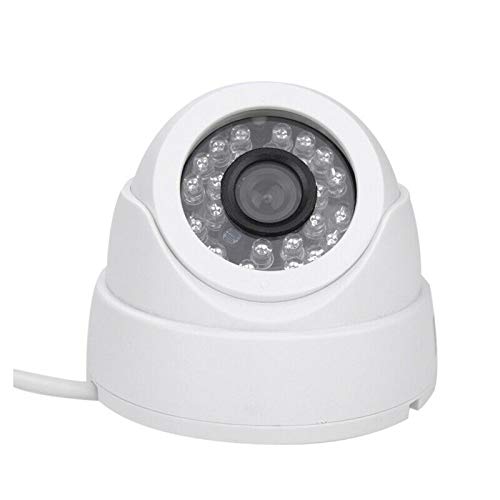

دوربین:
دوربین مداربسته یکی از اصلی‌ترین اجزای سیستم‌های مداربسته می‌باشد. این قسمت از سیستم نظارتی به منظور دریافت تصویر طراحی شده است و تصویر را به دستگاه ضبط جهت ذخیره‌سازی و پردازش ارسال می‌کند. در بازار، انواع مختلفی از دوربین‌های مداربسته موجود هستند، هر یک مناسب کاربردهای خاصی هستند. برای انتخاب بهترین دوربین، منصوب است که اطلاعات بیشتری در مورد انواع مختلف دوربین‌ها کسب کرده و سپس به خرید اقدام نمایید.
دستگاه ضبط:
یکی از (NVR/DVR)دستگاه ضبط یا رکوردر، یکی دیگر از اجزای حیاتی در سیستم دوربین‌های مداربسته است که اهمیت بسیاری دارد. این دستگاه وظیفه دریافت تصاویر از دوربین‌های مداربسته را دارد و پس از پردازش، تصاویر را ذخیره می‌کند.
این دستگاه‌ها یا رکوردرها، به دو فناوری آنالوگ و تحت شبکه تولید می‌شوند. در یک سیستم مداربسته آنالوگ، باید از دوربین‌های آنالوگ و دستگاه ضبط آنالوگ یا DVR استفاده شود. دستگاه‌های ضبط در سیستم‌های آنالوگ با نام DVR شناخته می‌شوند و ویژگی‌ها و قابلیت‌های متنوعی دارند. اگر نیاز دارید که سیستم مداربسته شما تحت شبکه عمل کند، باید از دوربین‌های تحت شبکه و دستگاه ضبط شبکه یا NVR استفاده نمایید.
لازم به ذکر است که سیستم‌های آنالوگ قدیمی منسوخ شده‌اند، و آنچه که به عنوان سیستم آنالوگ در بازار موجود است، سیستم نسل جدید آنالوگ معروف به آنالوگ HD یا توربو HD است. این نسل از تجهیزات دوربین‌های مداربسته با کیفیت جذابیتی بالایی برخوردار است که در کنار قیمت مناسب، بسیار مورد توجه قرار گرفته است.
مانیتور یا نمایشگر:
یکی از اجزای اصلی سیستم مداربسته آنالوگ، نمایشگر یا مانیتور است که برای مشاهده تصاویر دوربین‌ها به کار می‌رود. تعداد مانیتورها و نمایشگرها ممکن است بر اساس ابعاد پروژه و نیازهای کاربری مختلف متغیر باشد. در پروژه‌هایی که نیاز به بیش از یک سیستم نظارتی دارید، به اتاقی برای مانیتورینگ نیاز خواهید داشت.
کیفیت و وضوح مانیتور بر کیفیت نمایش تصاویر دوربین‌های مداربسته تأثیرگذار است. باید دقت کنید که این وضوح نه تنها در نمایش تصاویر بلکه در انتقال و ذخیره آنها نیز تأثیر دارد. اگر مانیتور دارای وضوح مناسبی نباشد، حتی بهترین دوربین‌های مداربسته نیز ممکن است با کیفیت پایینی نمایش داده شوند.
آداپتور یا منبع تغذیه:
از دیگر اجزای اصلی سیستم مداربسته آنالوگ، آداپتور است. دوربین‌های مداربسته و دستگاه‌های ضبط برای فعالیت خود به نیازمندی به برق هستند. دوربین‌ها با ولتاژ 12 ولت کار می‌کنند، بنابراین نیاز به یک آداپتور داریم که برق 220 ولت شهری را به ولتاژ 12 ولت با آمپرهای مختلف تبدیل کند. منبع تغذیه می‌تواند به صورت مرکزی برای چندین دوربین باشد یا به صورت جداگانه برای هر دوربین نصب شود.
هارد برای ذخیره اطلاعات:
یکی از اجزای حیاتی در سیستم‌های دوربین مداربسته، هارد دیسک است که اهمیت بسیاری دارد. این هارد دیسک در داخل دستگاه ضبط DVR/NVR قرار می‌گیرد و تمامی تصاویر دوربین مداربسته در آن ذخیره می‌شود. نوع و مدل هارد مورد استفاده بسته به تعداد دوربین‌ها و ظرفیت مختلف متفاوت خواهد بود. بسیار مهم است که برای دوربین‌های مداربسته از هارد مناسب سیستم مداربسته استفاده نمایید. به عنوان مثال، هاردهای بنفش رنگ از برند WD، یکی از گزینه‌های مناسب برای سیستم‌های نظارتی و مداربسته هستند.
کانکتورها و فیش‌ها:
کانکتورها و فیش‌ها در دوربین‌های مداربسته مسئول اتصال کابل‌ها به دوربین، دستگاه ضبط و سایر اجزای سیستم مداربسته هستند. نوع فیش و اتصالات مورد استفاده بسته به نوع سیستم نظارتی که در حال نصب آن هستید، متفاوت خواهد بود.
به عنوان مثال، در سیستم‌های آنالوگ، فیش BNC به عنوان یکی از پرکاربردترین فیش‌ها استفاده می‌شود، در حالی‌که در سیستم‌های تحت شبکه از سوکت‌ها استفاده می‌شود. همچنین، برای اتصال میکروفن به سیستم، باید از فیش‌های مناسب برای آن میکروفن استفاده نمایید.
کابل:
کابل یکی دیگر از اجزای حیاتی در انواع مختلف سیستم‌های مداربسته است که وظیفه ارسال داده و برق را بر عهده دارد. برخی از کابل‌ها تنها قادر به ارسال برق یا داده هستند، در حالی که نوع دیگری از کابل به نام کابل ترکیبی تولید شده است و می‌تواند همزمان داده و برق را منتقل کند.
کیفیت کابل مستقیماً بر کیفیت انتقال تصاویر تأثیر می‌گذارد. اگر کابل از کیفیت مناسب و مطلوبی برخوردار نباشد، تصاویر ممکن است با نویز یا وقفه به دستگاه ارسال شوند. این موضوع در کاربری‌های حساس بسیار حیاتی است و نیاز به انتخاب کابل‌های با کیفیت و قابل اعتماد دارد.
سوئیچ و مودم:
سوئیچ و مودم از اجزایی هستند که عمدتاً در سیستم‌های تحت شبکه استفاده می‌شوند. با این حال، در سیستم‌های آنالوگ برای انتقال تصاویر نیاز به مودم خواهید داشت. سوئیچ نیز انواع مختلفی دارد که تعداد پورت و قابلیت PoE آن بسته به مشخصات سیستم مداربسته می‌تواند متغیر باشد. قابلیت PoE به شما کمک می‌کند تا در سیستم نظارتی دوربین‌های مداربسته با کابل‌کشی کمتری روبرو شوید و برق دستگاه‌ها و دوربین‌ها از طریق کابل شبکه تأمین شود.
اجزای جانبی دوربین مداربسته:
در سیستم‌های مداربسته، می‌توانید از اجزای جانبی و افزونه‌های مختلف استفاده کنید. به عنوان مثال، میکروفن، رک، داکت، لوله فلکسی، دستگاه UPS و… این تجهیزات در نصب و راه‌اندازی سیستم و نحوه عملکرد آن تأثیرگذار هستند. اگر به دنبال خرید تجهیزات دوربین مداربسته هستید؛ می توانید کلیک کنید.
اگر دوربین‌های مداربسته شما به میکروفن داخلی مجهز نباشند، می‌توانید به سادگی میکروفن‌های خارجی را خریداری کرده و به سیستم خود اضافه کنید. رک، داکت، و لوله فلکسی برای حفاظت از اجزای دوربین مداربسته در سیستم نظارتی استفاده می‌شوند. همچنین، این اجزا به نظافت کار نصب کمک کرده و از به هم ریختگی سیستم جلوگیری می‌کنند.
مکان‌های رایج برای نصب دوربین‌های مداربسته
- در منزل: در ورودی، پارکینگ، آسانسور، حیاط، حیاط خلوت.
- در فروشگاه: در ورودی فروشگاه، مقابل صندوق، نقاط دور از دید فروشنده.
- در کارخانه: در ورودی‌ها و خروجی‌ها، انبارها، سوله‌ها، سالن‌های تولید، حیاط، محوطه بیرونی، بخش اداری، نگهبانی.
