ویدئو بالون (Video Balun) چیست و چه کاربردی دارد ؟ ویدئو بالون یک وسیله الکترونیکی می باشد که در کابل کشی کواکسیال در دوربین های مداربسته از نوع آنالوگ به عنوان یک تقویت کننده به کار می رود و انواع مختلفی دارد. در این مقاله بیشتر راجع به ویدئو بالون (Video Balun) چیست و چه کاربردی دارد صحبت می کنیم.

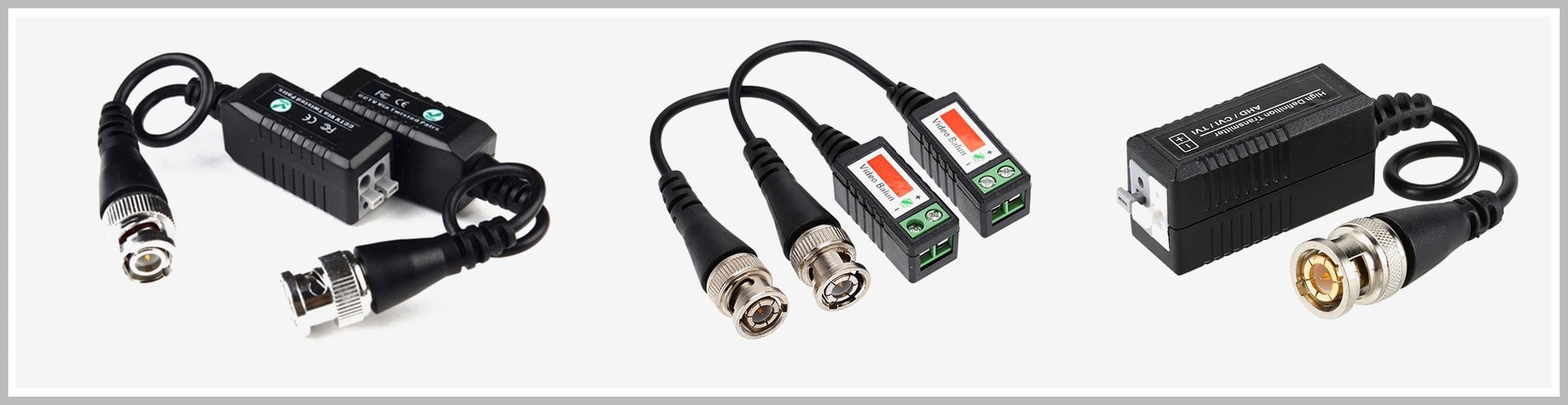

ویدئو بالن چیست
به طور معمول، علائم دیتاهای تصاویر به وسیله کابل کواکسیال به دی وی ار فرستاده می شود. باید بدانید که به این نوع سیستم فرستنده، سیستم نامتقارن گفته می شود. علت این اسم گذاری، گذر سیگنال از قسمت مغزی کابل است.
در ویدیو بالن به غیر از سیستم نامتقارن، سیستم عبور دهنده سیگنال متقارن نیز وجود دارد. در سیستم متقارن هر دو سیم سیگنال دارند. باید بدانید که این سیگنال ها در دو سیم متقارن هستند. در صورتی که موج های نامتقارن به شکل نویز به سیگنال وارد شود در پایان مسیر از بین می روند.
در پاسخ به این سوال که ویدیو بالن چیست باید بگوییم که این وسیله دارای انواع مختلف است. در ساده ترین نوع آن که ویدئو بالن غیر فعال نامیده می شود هیچ اثر تقویتی بر سیگنال هایی که به آن فرستاده می شود ندارد. این نوع ویدئو بالون فقط می تواند سیگنال به صورت نامتقارن را به متقارن تغییر دهد و احتیاجی به منابع تغذیه ای در مکان تبدیل و نصب را ندارد.
لازم است بدانید که ویدئو بالون ها توانایی منتقل ساختن سیگنال ها تا 330 متر در وضعیت رنگی و 600 متر در وضعیت سفید و سیاه را دارند.
از انواع دیگر ویدئو بالون، ویدئو بالن اکتیو یا فعال می باشد که هم به کار بدل ساختن سیگنال ها و هم تقویت آن ها می پردازند. از مزایایی که برای این نوع ویدئو بالن می توان برشمرد امکان فرستادن سیگنال ها فرستاده شده تا فاصله های طویل است. در بهره گیری از این مدل ویدئو بالون ها، امکان فرستادن دیتاها تا فواصل 2000 متری در وضعیت رنگی و 2800 متر در وضعیت سفید و سیاه وجود دارد.
در نظر داشته باشید که ویدئو بالون هایی که فعال هستند به منابع تغذیه ای احتیاج دارند. بنابراین هزینه بیشتری را در قیاس با نوع غیر فعال دارند. بنابراین قیمت ویدئو بالن فعال از غیر فعال بالاتر است.
استفاده از Video Balun در دوربین مداربسته
در این بخش بیشتر درباره سوال ویدیو بالن چیست توضیح می دهیم. توجه داشته باشید که اساس کار ویدئو بالن بدل کردن سیگنال غیر متعادل به سیکنال متعادل است. زمانی که سیگنال ویدئویی از راه کابل کواکسیال انتقال می یابد، فاصله طی شده به وسیله سیگنال محدود می گردد. چون سیگنال به صورت نامتعادل است؛ بنابراین به تداخل بسامد رادیویی یا نویزها بسیار حساسیت دارد. کابل coax دارای پوشش خاص جهت کم کردن نویزها تا کمترین میزان ممکن است.
این وسیله قادر است تا سیگنال های ویدئو را به صورتی متعادل بدل کند که در آن هر یک از سیم ها در بخش پیچانده شده خود سیگنال های مساوی را با میدان های مغناطیسی در قطب های مختلف انتقال می دهند. نویزها را به صورت برابر بر هر سیگنال اثر دارند.
زمانی که سیگنال ها با هم مخلوط می شوند نویزها حذف می گردند. با بهره گیری از یک بالن طراحی شده یک جفت سیم پیچانده شده بدون کاور قادر است تا فیلم را برای مسافت های بسیار طویل تر از کابل کواکسیال و با هزینه کمتر کابل منتقل سازد.
کاربرد ویدئو بالن
معمولا بعد از سوال ویدیو بالن چیست با سوال بعدی موتجه می شوید که کاربرد آن چیست؟ دستگاه های کوچک ویدئو بالون در صنعت دوربین های مداربسته امکان بهره گیری از کابل کواکسیال قدیمی را به کابل کشی های مدرن داده اند. منظور از کابل کشی جدید و مدرن CAT6 و CAT5 است.
باید بدانید که کابل کشی شبکه به لحاظ اقتصادی بسیار به صرفه تر از سیم کشی کواکسیال است. عموما زمانی که کابل کشی کواکسیال با سیم کشی cat5 یاcat6 ظاهر می شود جهت نصب کردن سیستم های مداربسته از بالن های ویدئویی بهره می برند.
کار ویدئو بالن در دوربین های مداربسته چیست
با ویدئو بالون ها در دوربین های مدار بسته می توانید هر نوع کابل دو رشته ای را برای منتقل ساختن سیگنال ها فراهم سازید. با بهره گیری از ویدئو بالون ها این امکان را دارید که برای منتقل ساختن تصویرها در فواصل دراز، کابل های شبکه را با کابل های کواکسیال سنتی یا قدیمی جایگزین کنید.
به عنوان مثال از کابل های سنتی قدیمی RG11 و RG59 هستند. برای وصل کردن کابل های شبکه به ویدئو بالون ها از یک زوج سیم و برای وصل کردن سر دیگر ویدئو بالون ها به کابل کواکسیال از فیشی به نام BNC استفاده می گردد. به طور معمول برای این که بتوانید از دوربین های مدار بسته استفاده کنید به سیم کشی های بسیار طولانی نیاز دارید.
ویدئو بالون ها برای تقویت سیگنال های دوربین ها مورد استفاده قرار می گیرند. با استفاده از این وسیله می توانید دیگر نیازی به استفاده از چند کابل نیست. همچنین با استفاده از این وسیله سیگنال ها قوی می شوند و نویزها حذف می گردند.
برای دانلود نرم افزار تیاندی کلیک کنید
آموزش نصب ویدئو بالون
ابتدا لازم است همه لوازم را آماده سازید. اطمینان پیدا کنید که کابل جهت سیم کشی، پریز برق، دو عدد ویدئو بالون و دوربین مدار بسته آماده هستند. به علاوه می توانید از سیم لخت کن های خاص برای کار نصب ویدئو بالون بهره بگیرید. لازم است که سیم های کابل cat5 را لخت نمایید. بعد از آن هر جفت را از هم جدا سازید. هر یک از جفت ها دارای یک سیم منفی و یک سیم مثبت هستند.
بایستی بدنه ویدئو بالون را به سمت ترمینال پیچی دوران دهید. زمانی که ترمینال را باز کردید باید کابل تلفن یا cat5 را به زیر ترمینال ها متصل نمایید. سیم هایی که جدا شده اند را در زیر پیچ ها بگذارید و پیچ را بچرخانید تا عمل اتصال صورت بگیرد. یک جفت را برای منفی و یک جفت را برای مثبت وصل کنید. زمانی که این کار را انجام دادید انرژی جریان می یابد و هدایت می شود.
ویدئو بالون ها دارای دو شاخه برای وصل شدن به دوربین مداربسته دارند. لازم است که برق ورودی به دوربین را به درستی تنظیم نمایید. همچنین باید فیش BNC بیرونی ویدئو در دوربین را به فیش BNC ورودی ویدئو بالون وصل نمایید.
به صورت خلاصه می توان گفت که در نصب ویدئو بالون برای سیستم های نظارتی بایستی از کابل های CAT5 و تلفن دارای جفت های منفی و مثبت را جدا نمایید. جفت ها را به ویدئو بالن وصل کنید و دو طرف دیگر آن ها را به دوربین و دیگری را به بخش مانیتور دستگاه دی وی ار وصل کنید. در نظر داشته باشید که این مدل سیم کشی می تواند امنیت زیادی را برای سیستم های نظارتی داشته باشد. ضمن این که شما می توانید برای خرید دوربین تیاندی با شماره تماس 91006008-021 از مشاوره رایگان در زمینه دوربین مداربسته بهره مند شوید.
