برای اتصال کابل دوربین مدار بسته و کابل کشی باید انتخاب نمایید که می خواهید از دوربین مدار بسته بر بستر آنالوگ استفاده کنید و یا دوربین مدار بسته تحت شبکه. کابل لن برای دوربین های مدار بسته هایی که تحت شبکه هستند استفاده می شود. اما از کابل کواکسیال برای دوربین های مدار بسته در بستر آنالوگ بهره می گیرند.
در شرایط و پروژه های مختلف، امکان دارد نیاز باشد که دو دوربین توسط یک کابل اتصال یابند. لازم است که برای نصب دوربین های مدار بسته، به نکات اصولی توجه کنید. بهره گیری از یک کابل شبکه برای اتصال دو دوربین از نوع IP مناسب نیست. لذا این روش پیشنهاد نمی شود. اما اگر ناچار به وصل کردن دو دوربین به یک کابل شبکه بودید؛ می توان با رعایت استاندارد های اصولی این کار را انجام داد. در این مقاله در مورد وصل کردن دو دوربین به یک کابل شبکه توضیحاتی آورده ایم.
نحوه کار کابل شبکه
ابتدا بهتر است کابل شبکه و نحوه کار آن را در سیستم های مدار بسته بدانید. دوربین های مدار بسته، که تحت شبکه هستند به وسیله کابل، تصاویر و دیتاها را در سیستم می فرستند. سیستم های تحت شبکه، چنان چه از قابلیت POE برخوردار باشند، از راه همین کابل برق را برای سیستم دریافت می دارند. در واقع کابل شبکه راهی برای دریافت برق و فرستادن تصاویر برای دستگاه های تحت شبکه است.
در حالت کلی در ساختمان کابل شبکه، 4 جفت سیم به هم تابانده شده اند. هر یک از این 4 سیم قسمتی از کار دریافت برق و ارسال تصاویر را در زمان سوکت زدن بر عهده دارند. برخی از سیم ها برای تبادل و برخی دیگر برای برق رساندن هستند.
این سیم ها را با نام سیم های رزرو می شناسند. اگر دوربین های مدار بسته شما، POE باشند لازم است برای فراهم کردن دوربین چاره ای بیندیشید. چون از قابلیت POEبرای متصل کردن دو دوربین با یک کایل بهره ببرید. لذا در این شرایط دوربین ها برای فراهم کردن برق بایستی ب منبع تغذیه یا آداپتور اتصال یابند.

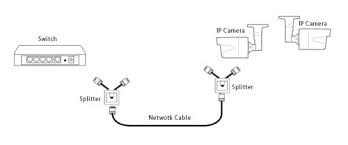

راه اول برای منتقل ساختن تصاویر در وصل کردن دو دوربین به یک کابل شبکه
در این روش لازم است که دو سر کابل را به اسپلیتر وصل نمایید. طرف دیگر یکی از اسپلیترها به دو سیمی ظریف تر برای متصل شدن به دستگاه یا سوییچ تجهیز می شود. اما سمت دیگر اسپلیتر دوم نیز به دو کابل برای وصل شدن دوربین ها مجهز است.
راه دوم برای وصل کردن دو دوربین به یک کابل شبکه
این روش زمانی است که شما به اسپلیتر دسترسی ندارید. همچنین تنها یک کابل شبکه برای متصل کردن دو دوربین دارید. در این زمان کابل شبکه باید از دو دوربین حمایت کند. از 8 سیم کابل، 4 سیم مخصوص دوربین اول و 4 سیم برای سیم دوم مورد استفاده قرار می گیرد.
در ابتدا می توان یک طرف کابل شبکه را به صورت عادی سوکت بزنید. بنابراین همه 8 عدد سیم در سوکت جای می گیرد. سپس 4 سیم مخصوص رزرو را از کابل باز کنید و برای دوربین دیگر سوکت را متصل کنید. راه دیگر این است که در همان ابتدای کار سیم های هر دوربین را به صورت جداگانه به سوکت وصل نمایید.
3 راه برق رسانی در دوربین های تحت شبکه
- کابل کشی برق و شبکه به صورت جدا و نصب کردن منبع تغذیه به صورت جداگانه برای هر دوربین
- بهره گیری از سوییچ های POE در دوربین مدار بسته که دارای قابلیت POE هستند و بهره گیری از یک کابل شبکه
- بهره گیری از 2 یا 4 رشته کابل برای شبکه و در اول مشیر قرار دادن برق 12 ولت و در آخر مسیربهره گیری از فیش تغذیه و نصب کردن دوربین مدار بسته که تحت شبکه باشد
نکته های مهم در زمان کابل کشی دوربین مدار بسته
در زمان کابل کشی دوربین مدار بسته لازم است که به برخی از نکته ها توجه نمایید:
1- برچسب گذاری بر روی کابل ها
حتما لازم است هنگام کابل کشی بر روی کابل ها را با برچسب مشخص کنید. این به شما کمک می کند تا در آینده دیگر مجبور نباشید هزینه های گزافی برای رفع عیوب سیستم مدار بسته صرف نمایید.
با برچسب گذاری کابل ها می توانید با سرعت هر یک از کابل ها را شناسایی کنید. این کار زمان وصل و قطع کابل را کم می کند و بررسی ها را برای شما بسیار آسان می کند. در بیشتر مواقع بدون این برچسب ها نمی توان مسیر درست کابل ها را پیدا کرد.
2- رنگ سوکت ها یا کابل ها
لازم است که حتما از کابل ها با رنگ های مختلف استفاده کنید. اگر تنها از یک رنگ استفاده کنید بعدا نمی توانید کار عیب یابی را به درستی انجام دهید. همچنین در زمان نصب کردن نیز دچار سر در گمی خواهید شد.
چنان چه رنگ های مختلف در کابل کشی برای دوربین های مدار بسته استفاده شود بسیار مفید است. زیرا به آسانی می توانید بین سیستم های ولتاژ کم، کابل های دیتا، سیستم های هوشمند در ساختمان ها تفاوت قائل شوید. لذا به راحتی می توانید تفاوت هر کابل را دیگری تشخیص دهید و کار خود را به پیش ببرید.
کابل کشی در سیستم دوربین مداربسته بر بستر آنالوگ
برای راه اندازی دوربین های مدار بسته بر بستر آنالوگ بایستی دو کابل به دوربین وصل شود. یک کابل برای منتقل کردن ویدئو و مجموعی از سیم های برق برای تغذیه کردن.
در کابل کشی دوربین مدار بسته می توان از سیم های جدا و یک کابل کواکسیال بهره برد. ولی به طور معمول برای کابل کشی دوربین های مدار بسته می توان از کابل های کواکسیال به صورت ترکیبی استفاده کرد.
در نظر داشته باشید که کابل ترکیبی از شکل کابل دوربین مدار بسته برگرفته شده است.
ترکیب برق 12 ولت و کابل تصویر در کابل ترکیبی کواکسیال وجود دارد. برای راحتی کار و کم شدن هزینه ها این کابل ترکیبی بسیار خوب است. توجه داشته باشید برای طول های زیاد لازم است از کابل کواکسیال تک با کابل برق دیگر برای برق رسانی بهره برد.
