رنگ سیم های دوربین مدار بسته

رنگ سیم های دوربین مدار بسته به شرح زیر است:

• رنگ قرمز: نمایانگر مثبت (Positive/+) برای برق DC است.
• رنگ مشکی یا آبی: نمایانگر منفی (Negative/-) برای برق DC است.
• زرد یا سفید: معمولاً برای انتقال سیگنال ویدئو در برخی کابل‌های ترکیبی استفاده می‌شود.

در ادامه به بررسی رنگ سیم های دوربین مدار بسته و سیم های دیگر دوربین مداربسته می پردازیم.

چنانچه همکار یا نصاب دوربین مداربسته هستید می توانید برای دریافت لیست قیمت همکاری و عاملیت فروش می توانید با شماره تلفن زیر تماس بگیرید.

سوکت رنگ سیم های دوربین مدار بسته

رنگ‌بندی سیم‌ های کابل شبکه در دوربین‌ های IP به شرح زیر است:

کابل شبکه از 8 رشته سیم با رنگ‌ های مشخص تشکیل شده که این رنگ سیم های دوربین مدار بسته به صورت جفت به هم تابیده‌اند. این رنگ‌ بندی طبق استاندارد TIA/EIA 568A و TIA/EIA 568B تنظیم می‌شود!

استاندارد TIA/EIA 568B در رنگ سیم های دوربین مدار بسته (رایج‌ترین استاندارد):

• سفید-نارنجی
• نارنجی
• سفید-سبز
• آبی
• سفید-آبی
• سبز
• سفید-قهوه‌ای
• قهوه‌ای
• کاربرد سیم‌ها:
• دو زوج برای انتقال داده (Rx/Tx).
• دو زوج دیگر (در کابل‌های PoE) برای انتقال برق.

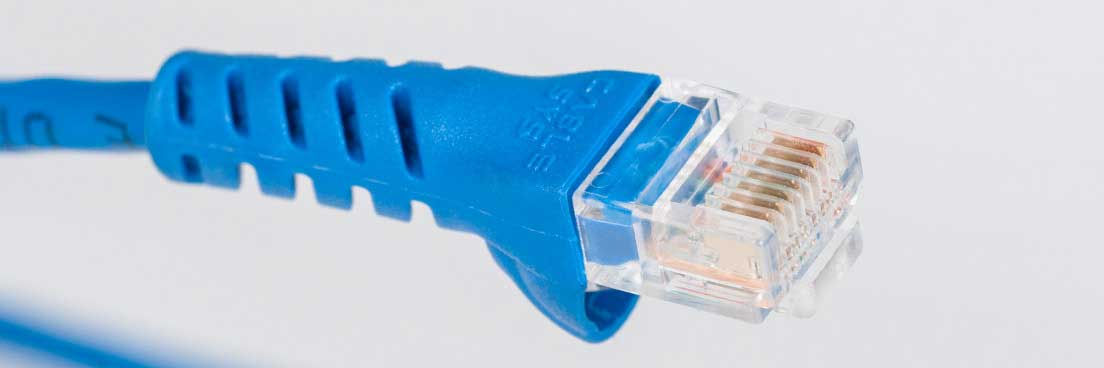

در تصویر زیر سوکت کابل شبکه دوربین مداربسته را مشاهده ی کنید که شامل سیم های کوچکتر با رنگ های که پیش تر ذکر شد می باشد.

رنگ سیم های دوربین مدار بسته آنالوگ به شرح زیر است:

رنگ‌بندی سیم‌ها:

• رنگ قرمز: نمایانگر مثبت (Positive/+) برای برق DC است.
• رنگ مشکی یا آبی: نمایانگر منفی (Negative/-) برای برق DC است.
• زرد یا سفید: معمولاً برای انتقال سیگنال ویدئو در برخی کابل‌ های ترکیبی استفاده می‌شود.

مثبت منفی دوربین مدار بسته

در کابل‌ های برق DC، توجه به قطبیت (پولاریته) بسیار مهم است:

• مثبت (Positive/+): رنگ سیم های دوربین مدار بسته در کابل مثبت معمولاً قرمز یا زرد.
• منفی (Negative/-): رنگ سیم های دوربین مدار بسته در کابل منفی معمولاً مشکی یا آبی. اتصال اشتباه قطب‌ های مثبت و منفی ممکن است به دوربین آسیب وارد کند، بنابراین همیشه قبل از اتصال از درست بودن آن اطمینان حاصل کنید.

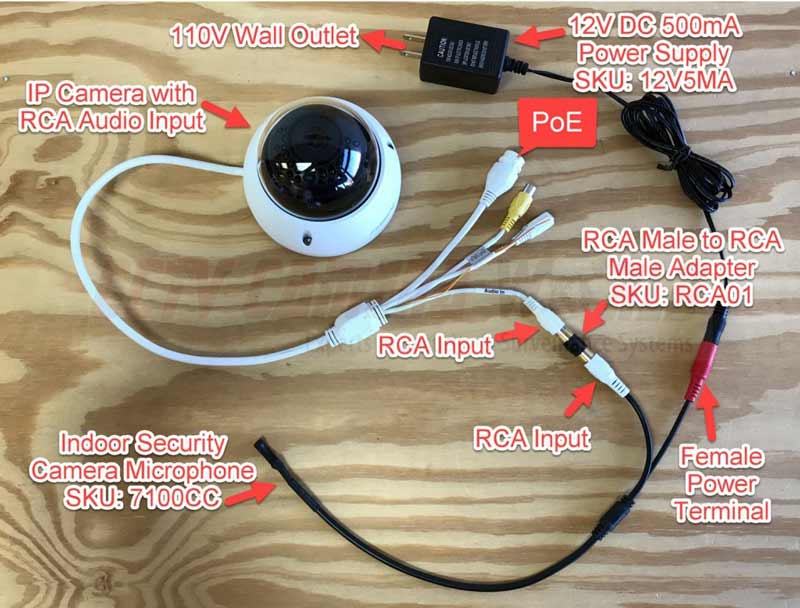

سیم های خروجی دوربین مدار بسته

• خروجی تصویر (ویدئو): در دوربین‌ های آنالوگ، این خروجی معمولاً یک کابل BNC است که وظیفه انتقال سیگنال تصویر را دارد.
• خروجی برق: از طریق یک جفت سیم مثبت و منفی (DC) برق را تامین می‌کند.

انواع سیم کشی دوربین مدار بسته

دو نوع دوربین مداربسته داریم

• آنالوگ که با کابل آنالوگ قدیمی یا کواکسیال، کابل کشی ان انجام می شود.
• ip که با کابل شبکه، که مدرن تر است، کابل کشی می شود.

در نوع اول برق با یک کابل جداگانه منتقل می شود و در نوع دوم معمولا برق با تکنولوژی POE و از طریق همان کابل شبکه منتقل می شود.

توجه فرمایید:

علاوه بر آموزش بالا، شما می توانید آموزش های دیگر در رابطه با دوربین مداربسته را در مقالات دیگر سایت ما را مطالعه بفرمایید، از آموزش های بسیار کار آمد در انتخاب دوربین مداربسته مناسب می توان به مقاله بهترین دوربین دید در شب و نقطه ضعف دوربین مدار بسته اشاره کرد.

جمع بندی رنگ سیم های دوربین مدار بسته

این مقاله به تفصیل در مورد رنگ‌ بندی سیم‌ های مختلف در سیستم‌ های دوربین مدار بسته توضیح می‌دهد. این رنگ‌ ها برای تمایز قطب‌ ها و نوع سیگنال‌ ها در سیم‌ ها استفاده می‌شوند. برای سیم‌ های DC، رنگ قرمز برای سیم مثبت، سیاه یا آبی برای سیم منفی و زرد یا سفید برای سیگنال ویدئویی به کار می‌رود. این تقسیم‌ بندی‌ ها باعث می‌شود که کاربران و نصاب‌ها به راحتی بتوانند سیم‌ ها را شناسایی کنند و از مشکلات احتمالی جلوگیری کنند.

این مقاله همچنین به استانداردهای مختلفی که برای کابل‌های دوربین‌های مدار بسته وجود دارد، می‌ پردازد. یکی از مهم‌ ترین استاندارد ها TIA/EIA 568A و 568B است که در نصب کابل‌های شبکه و دوربین‌ های IP مورد استفاده قرار می‌گیرد. این استاندارد ها کمک می‌کنند که سیستم‌ های شبکه و دوربین به درستی ارتباط برقرار و عملکرد بهینه‌ ای داشته باشند.

علاوه بر این، مقاله بر اهمیت رعایت قطبیت سیم‌ها تأکید دارد. در صورت اشتباه در اتصال قطب‌ها، امکان آسیب دیدن تجهیزات و حتی خرابی کامل سیستم دوربین‌ های مدار بسته وجود دارد. این مسئله به ویژه در سیستم‌های DC که از سیم‌ های مثبت و منفی برای تأمین انرژی استفاده می‌کنند، بسیار حیاتی است. بنابراین، نصب درست سیم‌ها و رعایت قطبیت صحیح در سیستم‌های دوربین مدار بسته از جمله نکات کلیدی برای بهره‌ برداری صحیح از این سیستم‌ ها است.

در بخش ادامه مقاله، تفاوت بین دوربین‌های آنالوگ و دوربین‌های IP بررسی می‌شود. دوربین‌های آنالوگ معمولاً برای انتقال سیگنال ویدئویی از سیم‌های کواکسیال استفاده می‌کنند، در حالی که دوربین‌های IP برای انتقال داده‌ ها از کابل‌های شبکه (Cat5 یا Cat6) بهره می‌برند. این تفاوت‌ها تأثیر زیادی بر نوع سیم‌کشی و طراحی سیستم دارند.

در نهایت، مقاله به این نکته اشاره می‌کند که داشتن آگاهی کامل از نوع کابل‌ها و رنگ‌ بندی‌های آن‌ها، نقش مهمی در نصب صحیح و نگهداری بهینه سیستم‌های دوربین مدار بسته ایفا می‌کند. استفاده از کابل‌های مناسب و رعایت استانداردهای رنگی، باعث می‌شود که نصب سیستم‌ها سریع‌تر و بدون اشتباه انجام شود و در بلندمدت نیز سیستم پایدارتر و قابل اعتمادتر باشد.

راهنمای نصب صحیح کابل‌ها برای انواع دوربین‌ها

• راهنمای نصب صحیح کابل‌ها برای انواع دوربین‌ها: نصب صحیح کابل‌ها از اهمیت زیادی برخوردار است تا از اتصال درست و کارکرد بهینه سیستم CCTV اطمینان حاصل شود. عدم توجه به روش‌های صحیح نصب ممکن است باعث کاهش کیفیت تصویر یا ناپایداری در انتقال سیگنال شود.

• انتخاب مناسب سیم با توجه به طول کابل و نیازها: طول کابل‌ها تاثیر زیادی بر کیفیت سیگنال و عملکرد دوربین‌ها دارد. انتخاب کابل مناسب با توجه به فاصله دوربین از دستگاه ضبط و نیازهای انرژی می‌تواند کارایی سیستم را بهبود بخشد.

• تأثیر شرایط محیطی مانند دما و رطوبت بر نوع کابل: شرایط محیطی مانند دما، رطوبت یا تابش مستقیم نور خورشید می‌تواند تاثیر زیادی بر دوام کابل‌ها داشته باشد. استفاده از کابل‌های مقاوم در برابر این شرایط می‌تواند از خرابی زودهنگام و کاهش عملکرد سیستم جلوگیری کند.

• تفاوت‌های سیم‌کشی در دوربین‌های آنالوگ و IP: دوربین‌های آنالوگ و IP نیاز به سیستم‌های سیم‌کشی مختلف دارند. دوربین‌های آنالوگ معمولا از کابل‌های کواکسیال استفاده می‌کنند، در حالی که دوربین‌های IP نیاز به کابل‌های شبکه برای انتقال داده‌ها دارند.

• نکات خاص در انتخاب کابل‌های شبکه برای سیستم‌های CCTV: انتخاب کابل مناسب برای سیستم‌های CCTV شبکه‌ای از اهمیت بالایی برخوردار است. کابل‌های شبکه باید توانایی انتقال داده‌ها با سرعت بالا و بدون افت سیگنال را در طول مسافت‌های زیاد داشته باشند تا کیفیت تصاویر ثبت‌شده حفظ شود.
